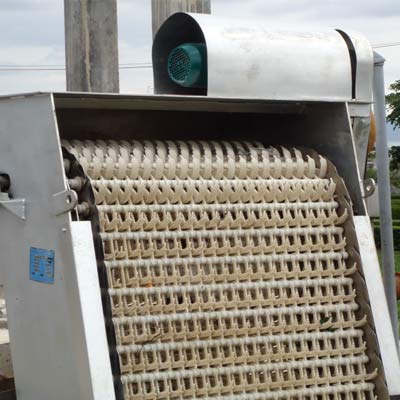

GSHZ型回轉式格柵除污機（又稱“固液分離器”）廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，連續自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用做紡織、印染、屠宰、皮革、造紙、制糖和食品等行業中的固液分離。
工作原理
該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊型耙齒，按一定的排列次序裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。
由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端反向運動時，前后耙間產生相對自清運動，促使雜物依靠重力脫落，設備后面可設置旋轉的清污刷，進一步除凈滯留在耙齒間的污物，如需要訂貨時需注明。
特點
1. 結構緊湊、電氣控制簡單，便于實現自動話；
2. 耐蝕性好、能耗省、噪音?。?br data-filtered="filtered" />
3. 除污動作連續、排渣干凈、分離效率高。
訂貨說明
|
設備型號
參數
|
GSHZ
|
|||||||||||||||
|
-300
|
-400
|
-500
|
-600
|
-700
|
-800
|
-900
|
-1000
|
-1100
|
-1200
|
-1300
|
-1400
|
-1500
|
||||
|
水渠寬度B(mm)
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
|||
|
主體寬度B0(mm)
|
300
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
|||
|
設備總寬B1(mm)
|
B1=B-100
|
|||||||||||||||
|
有效柵寬B2(mm)
|
B2=B0-160
|
|||||||||||||||
|
有效柵隙b(mm)*
|
2、3、5、10、20、30、40、50
|
|||||||||||||||
|
耙齒移動速度
|
約2m/min
|
|||||||||||||||
|
電機功率
|
0.37～0.75
|
0.55～1.1
|
0.75～1.5
|
1.1～2.2
|
1.5～3
|
|||||||||||
|
安裝角度α（°）
|
60°、65°、70°、75°、80°(訂貨未注明則按75°)
|
|||||||||||||||
|
渠深H(mm)*
|
500～15000
|
|||||||||||||||
|
排渣高度h(mm)*
|
400～1500(訂貨未注明則按600)
|
|||||||||||||||
|
導流槽長L(mm)
|
L≥H2·ctg a+1500
|
|||||||||||||||
